一、用途

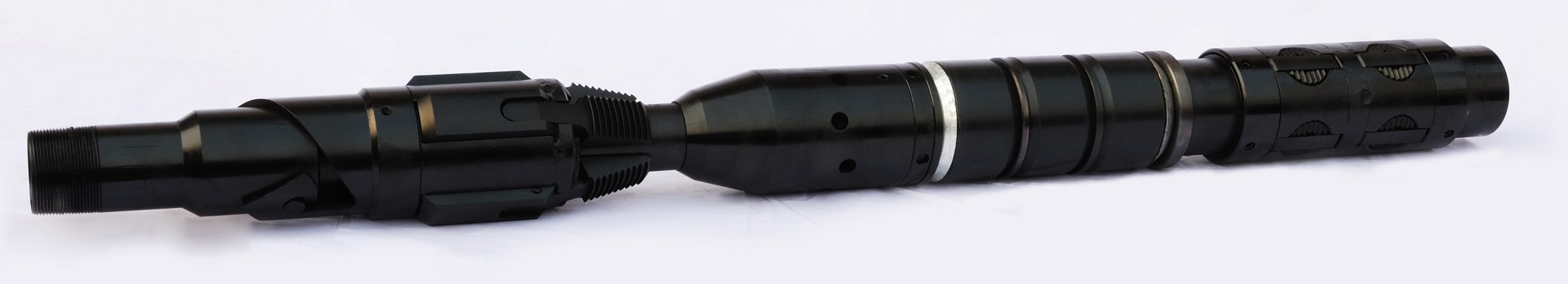

機械卡瓦Y221系列封隔器主要用于分層采油、注水、找水、堵水、擠堵、酸化、壓裂等措施施工。
按照結構分為:Y221型、Y221M型和Y221MX封隔器,M表示帶有水力錨體,X表示帶有反洗功能。
二、結構特點及工作原理
此Y221封隔器為單向卡瓦支撐,上提管柱后正向旋轉后下放壓縮座封,水力錨錨定,上提管柱解封的一種高溫高壓封隔器,其卡瓦、錨爪在特殊條件處理,使卡瓦可以輕易抓咬住任何鋼級的套管而卡牙不受任何損壞,錨爪復位彈簧采用高彈力彈簧,使其具有高強度,與套管錨定可靠,在井下長期工作不會出現因復位彈簧失效或錨爪與錨體密封配合面之間銹死導致水力錨爪不回位,而產生的封隔器管柱卡阻事故。
三、主要技術參數
型?號 | 適應套管mm | 總長mm | *大外徑mm | *小內徑mm | 工作壓力MPa | 坐封載荷KN | 反洗排量m3/h | 扶正體外徑mm | 工作溫度℃ |
Y221-114MX | 121~124 | 1834 | 114 | 48 | 25-50 | 100~120 | 30 | 114~134 | 120-140 |
Y221-110MX | 118~124 | 1834 | 110 | 48 | 25-50 | 100~120 | 30 | 110~134 | 120-140 |
Y221-114M | 121~124 | 1420 | 114 | 48 | 25-50 | 100~120 | / | 114~134 | 120-140 |
Y221-110M | 118~121 | 1420 | 110 | 48 | 25-50 | 100~120 | / | 110~134 | 120-140 |
Y221-105M | 118~121 | 1474 | 105 | 45 | 25-50 | 110~120 | / | 105~127 | 120-140 |
Y221-100M | 108 | 1420 | 100 | 45 | 25-50 | 100~120 | / | 100~114 | 120-140 |
Y221-80M | 86 | 1150 | 80 | 40 | 25-50 | 100~120 | / | 80~92 | 120-140 |
Y221-114 | 121~124 | 1210 | 114 | 48 | 25-50 | 100~120 | / | 114~134 | 120-140 |
Y221-110 | 121~124 | 1210 | 110 | 48 | 25-50 | 100~120 | / | 110~127 | 120-140 |
Y221-105 | 118~121 | 1074 | 105 | 45 | 25-50 | 110~120 | / | 105~124 | 120-140 |
Y221-100 | 108 | 1020 | 100 | 45 | 25-50 | 100~120 | / | 100~114 | 120-140 |
Y221-80 | 86 | 850 | 80 | 40 | 25-50 | 100~120 | / | 80~92 | 120-140 |
四、特點
1、膠筒位于卡瓦之上,避免卡瓦砂埋。
2、坐封可靠,易于解封,結構簡單,操作方便。
3、可重復座封、解封。
